Проверенные тактики интеграции, устраняющие кошмар ввода в эксплуатацию

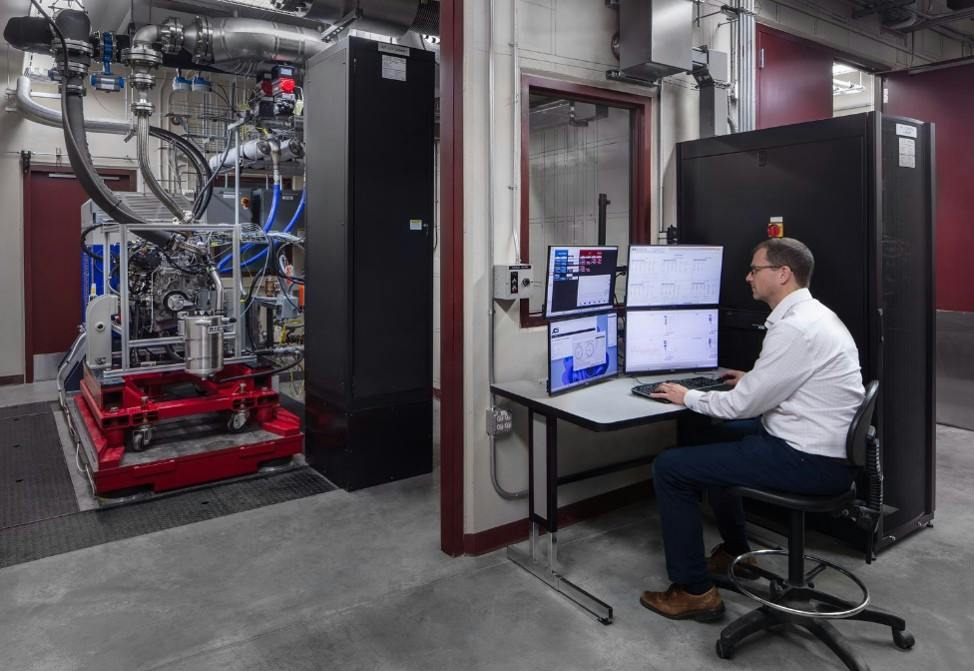

Согласовывайте машинные, контольно-управляющие и инженерные системы предприятия вокруг общих бизнес-целей. Используйте раннее планирование и тестирование, чтобы выявлять пробелы в интеграции до выполнения пусконаладочных работ. Заложите в проекты резерв мощности и стандартизированные интерфейсы для обеспечения будущего роста. Мониторинг данных в реальном времени внутри интегрированной испытательной ячейки объединяет межмашинные соединения, процессное управление и инженерную инфраструктуру здания, устраняя пробелы в интеграции. Изображение предоставлено ACS.
Проблема силосов в интеграции
Путь от высокоуровневой бизнес-цели до верифицированного технического актива часто срывается эффектом силосов, когда интеграция машин, систем процесса и инженерной инфраструктуры рассматривается как ряд отдельных, не связанных задач. Каждая из них оптимизируется в изоляции, но при этом не согласуется в общем исполнении.
Этот «налог силосов» накапливается на каждом этапе многопланового проекта, где появляются новые зависимости интеграции, а последствия решений, принятых на ранних этапах, усиливаются. Модель «партнёрской интеграции» предлагает методологию управления проектом, предназначенную для того, чтобы устранить эти разрывы до того, как они приведут к рискам срывов графика и перерасходу средств.
Используя ориентированную на бизнес рамочную модель, такой подход обеспечивает синхронизацию каждой фазы капитального проекта по трем критическим уровням: межмашинные соединения, связь технологического оборудования с системой управления и базовая инженерная инфраструктура предприятия. В результате появляются тактические вехи, позволяющие командам поставить актив, который работает как задумано, в срок и по бюджету, превращая сложную взаимозависимую промышленную среду из препятствия в надёжный механизм для принятия решений на основе данных и получения результатов.
Согласование трёх уровней до того, как завинчен первый болт
Прежде чем начнётся разработка чертежей, капитальному проекту требуется чётко сформулированный ответ на базовый вопрос: что должен выполнять этот актив? Этот ответ, основная бизнес-цель, служит якорем для каждого последующего технического решения. В многоплановых проектах, где межмашинные соединения, связь технологического оборудования и инженерная инфраструктура реализуются в перекрывающихся или последовательных фазах, решения команд легко расходятся без такого якоря.
Последствия конкретны. Когда градирня специфицируется для обслуживания двух технологических ячеек, выбранное для неё контрольно-измерительное оборудование отражает охват в две ячейки. Если в бизнес-кейсе уже предусматривалась третья ячейка как опция, но это требование не попало в спецификацию систем управления, разрыв проявится только после утверждения расширения — и тогда будет слишком поздно.
В такой ситуации исходное оборудование может быть снято с производства, и команде придётся выбирать между дорогостоящей заменой системы или параллельной установкой с несовместимыми интерфейсами, которые операторы и обслуживающий персонал будут вынуждены эксплуатировать отдельно.
Требование всегда существовало. Оно просто никогда не было сопоставлено по всем трём уровням интеграции на этапе планирования, где оно могло бы повлиять на решения по системе управления.
Ориентированная на бизнес рамочная модель
Ориентированная на бизнес рамочная модель решает эту проблему, трактуя все три уровня как единую интегрированную нить с самого начала. Каждое техническое решение, выбор оборудования, архитектура управления и ёмкость коммуникаций прослеживаются обратно к тому, что актив должен выполнять.
В многоплановом проекте эта нить продолжается и в будущее: требования следующих фаз могут ещё не быть определены, но их точки сопряжения с текущими решениями могут быть известны. Учёт этих точек на ранней стадии сохраняет открытыми опции. В результате получается согласованный актив по всем трём уровням, ориентированный на единую цель, а не набор оптимизированных компонентов, которые не полностью работают вместе.
Использование предварительного планирования для снижения рисков при пусконаладке
Открывать пропущенное требование во время пусконаладки — неправильное время. Важно выявлять пробелы интеграции, упущенные требования и непредвиденные проблемы через контрольные испытания, проведённые на этапах проектирования и строительства.
Решать разрыв на раннем этапе процесса, даже тонкий — например, нагреватель, который не достигает целевой температуры при нагрузочном тестировании — гораздо лучше, чем заниматься поиском и переделкой под давлением, когда актив уже должен быть в производстве. Проблемы, выявляемые при пусконаладке, редко возникают там: чаще они вызваны решением, принятым или не принятым на этапе предварительного планирования (FEP) и определения требований.
Критерии готовности должны быть определены заранее, работая в обратном порядке от конечного состояния. Основные технологические требования прослеживаются в спецификации оборудования, архитектуре управления и инженерной инфраструктуре. Определяются коммуникации, мощностные ёмкости и аппаратные средства управления, а также графики закупок. Для каждого перехода между фазами устанавливаются критерии «идти/не идти», чтобы команды приходили к пусконаладке уже убедившись, что нужные элементы на месте, а не обнаруживали их отсутствие в последний момент.
Работа по интеграции в многоплановом проекте требует набора навыков, отличного от повседневной эксплуатации, и наличие правильных людей в нужное время важно для соблюдения графика. Производители знают свой процесс, но они не строят вокруг него инженерную инфраструктуру. Команда интеграторов, временно присоединённая к проекту, привносит перекрёстный проектный опыт, чтобы возглавить планирование и определить критерии готовности в критический период, когда графики проекта формируются именно на начальном этапе.
Интеграционная команда также обладает экспертизой для руководства пусконаладкой, сокращая метод проб и ошибок и снижая риск кризисов на поздних стадиях.
Подготовка физических и цифровых слоёв к будущему
Планирование всех трёх уровней интеграции совместно крайне важно, когда сегодняшние проектные решения могут стать ограничениями завтра. Учёт этого диапазона во время FEP, а не при следующем расширении, отделяет масштабируемый актив от того, с которым придётся мириться.
Физический уровень: с ранних стадий определите минимальные и максимальные диапазоны ёмкости для коммуникаций, питания и механических систем. Разница между ними помогает оценивать компромиссы по стоимости и графику. Зарезервированное место для дополнительного распределительного оборудования, например, стоит недорого на стадии проектирования и избегает крупного дооснащения позже. Документируйте замысел проекта и резервную ёмкость в чертежах, чтобы будущие команды получали план, а не головоломку.
Связь технологического оборудования и систем управления: программное обеспечение и средства управления расширяют возможности без затрат и занимаемой площади физического расширения. Архитектура, рассчитанная на дополнительные сигналы, в отличие от фиксированной дискретной проводки, позволяет добавлять новые точки измерений или управления конфигурацией, а не перемонтировкой проводки.
Межмашинные соединения: стандартизация требований к интерфейсам для текущего и ожидаемого будущего оборудования сохраняет согласованность уровня интеграции. Несовместимые интерфейсы, вводимые позже, увеличивают инженерные расходы и нагрузку на оператора, и это накапливается с каждой новой фазой.
Когда запас мощности и гибкость заложены во всех трёх уровнях с самого начала, будущие фазы становятся использованием запланированного ресурса, а не преодолением ограничений, наложенных прежними решениями.
Когда пусконаладка выявляет то, что пропустило планирование, уже слишком поздно
Стоимость несогласованности часто проявляется в самый неподходящий момент — после даты завершения, когда актив должен работать. Геройские тушения пожаров на этапе пусконаладки не решат проблемы несогласованной архитектуры, потому что решения, их породившие, уже зафиксированы, и они не вернут затраты, связанные с простоем линии.
Исследование Independent Project Analysis более чем по 25 000 капитальных проектов показывает, что полнота предварительного планирования (FEP) является самым сильным предиктором итоговых показателей по стоимости, графику и эксплуатации, именно потому, что именно там принимаются или упускаются решения, определяющие успех пусконаладки.
Решение — внедрить чёткую нить требований от первоначальной концепции через стратегию управления до проектирования инфраструктуры и привлечь людей, которые ежедневно выполняют эту работу. Совместная работа по всем трём уровням интеграции с самого начала — это дисциплина управления проектом, которая помогает командам избежать унаследованных ограничений прежних решений.
Мэтт Тиль — директор по планированию и интеграции объектов в ACS.
