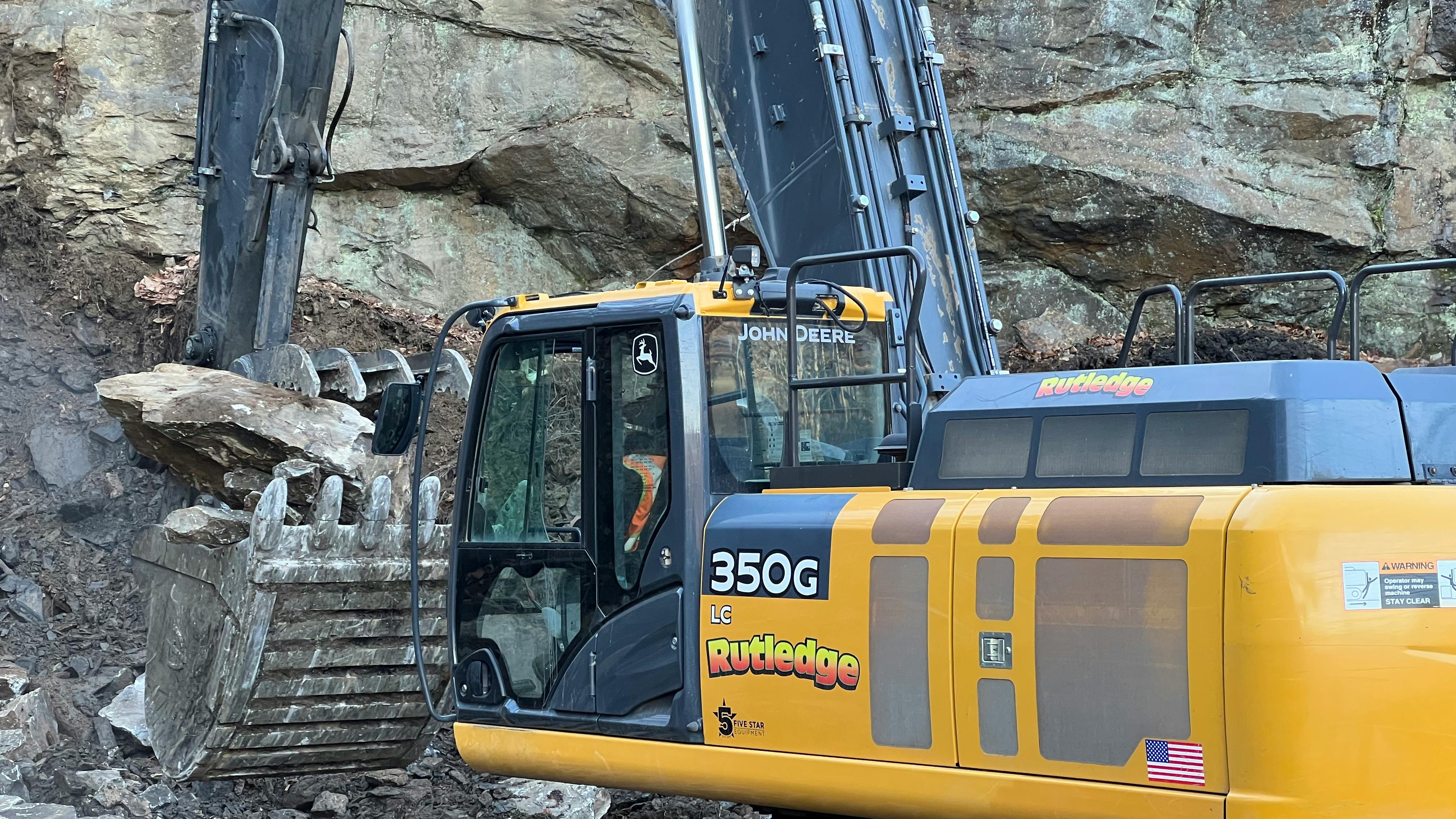

Максимальная режущая способность: что нужно знать о зубьях ковша экскаватора Копание и работа с камнем требует зубьев ковша повышенной прочности.
Когда речь заходит о техническом обслуживании, зубья ковша экскаватора обычно не привлекают столько внимания, как другие изнашиваемые элементы, потому что они не так заметны в отчетности по затратам по сравнению с ходовой частью или шинами. Это не означает, что отсутствие режущей способности — или поломка — не могут поставить под угрозу ход работы.
Производители оригинального оборудования склонны называть зубья «инструментами, взаимодействующими с грунтом». В начале моей карьеры один ныне вышедший на пенсию руководитель подразделения строительной техники Caterpillar как-то шутил, что «исследование инструментов, взаимодействующих с грунтом» означало списать полдня работы, чтобы поиграть в гольф. Благослови его.
Как бы вы ни называли зубья ковша, важно знать их типы, чтобы подобрать под задачу. Специалисты Cat действительно потратили хотя бы один день, классифицируя распространенные типы зубьев и их характеристики для большинства применений.
Неудивительно, что универсальные или «стандартные» зубья — это выбор для грунта, глины, песка и смешанных почв, обычно встречающихся при общих земляных работах. Их форма и характеристики износа сбалансированы.
Когда наступают морозы и грунт промерзает, или в районах с уплотненной почвой или твердой глиной, Cat рекомендует зубья для проникновения, или «тигровые». У них, как правило, более узкая, острая передняя кромка, что помогает лучше проникать в твердую породу.
Важно отметить, что термины вроде тигр, зубило или penetration могут означать разные зубья в зависимости от производителя и системы крепления. У одного производителя «тигр» может быть у другого «зубилом».
Если вы имеете дело с плотным, уплотненным и умеренно абразивным материалом, стоит рассмотреть вариант «penetration plus». В них больше изнашивающегося материала по сравнению со стандартными зубьями для проникновения, при этом сохраняется узкий профиль.
Для каменоломен и для взорванного материала существуют каменные/усиленные зубья. Они сделаны толще и массивнее, чтобы выдерживать ударные нагрузки.
Абразивостойкие зубья предназначены для сильно абразивных материалов, таких как песок и гравий. Они имеют усиленные зоны износа.
Штыревые и острые зубья спроектированы для максимального проникновения через сплошные, трудные материалы.
Двойные штыри/двойные зубья используются для работы с твердыми, легко ломаемыми материалами и часто устанавливаются в углах ковша. Как следует из названия, у них две точки проникновения, что позволяет максимально использовать давление в углах ковша.
Для траншейных и планировочных работ или очистки кюветов существуют широкие/траншейные зубья с более широкой режущей кромкой, предназначенной не для максимального проникновения, а для поддержания ровного дна траншеи.
Bobcat напоминает, что выбор зубьев — это не только вопрос типа грунта или размера ковша. Важно также учитывать адаптер/держатель, фиксатор и шпильку. Они все должны работать согласованно.
Адаптер — это деталь, приваренная или прикрученная к кромке ковша. Зубья надеваются на адаптер и обычно крепятся шпилькой или фиксатором.
Когда приходит время заказывать замену, имейте под рукой следующую информацию:
- Позиция зуба (особенно важно при наличии угловых зубьев).
- Номер детали/партномер.
- Модель ковша и производителя.
- Тип адаптера и система крепления.
- Размеры и предпочтения по материалу.
Как и большинство элементов технического обслуживания, проверка зубьев ковша и их адаптеров должна проводиться во время ежедневного обхода, говорит Caterpillar. Это особенно важно в тяжелых грунтах или при каменистой, ударной работе.
Вот верные признаки износа или повреждения:
- Уменьшение длины или высоты зуба.
- Трещины вокруг адаптера или зон приварки.
- Свободные или ослабленные соединения шпилек/фиксаторов.
- Неравномерный износ по ряду зубьев.
На практике многие операторы и техники просто берут новый зуб с тем же номером детали и сравнивают его с изношенным, обращая внимание на рабочую часть и количество материала вокруг адаптера. Если зуб потерял половину рабочего материала или длины, следует рассмотреть замену.
Если у вас есть спецификации и руководства производителя, они имеют приоритет.
Адаптеры также критичны. Износ, доходящий до адаптеров и/или их сварных швов, дороже в ремонте или замене. Это означает, что повреждение идет слишком глубоко — не откладывайте. Считайте зуб защитой адаптера.
Если один или два зуба изнашиваются иначе, чем окружающие, это проблема и повод для обучения оператора. Среди причин:
- Неправильная позиция зуба.
- Повреждение адаптера.
- Оперативные методы, создающие локальную перегрузку.
Caterpillar советует, что при неравномерном износе можно попробовать переставить зубья, чтобы получить дополнительный срок службы.
Оценивайте ситуацию в целом и планируйте замену, когда зуб потерял примерно 50% от первоначальной рабочей длины или объема материала, его острие значительно притупилось, или производительность копания ухудшилась. Трудности при копании также увеличивают расход топлива.
Замена изнашиваемых частей или покупка нового ковша. Производители зубьев и кромок ковшей, такие как Esco, Geith и Werk-Brau, имеют собственные наблюдения о износе зубьев и кромок.
Маркетинг-менеджер Werk-Brau Майк Ноуард, в прошлом работавший менеджером по работе с клиентами, отмечает две распространенные проблемы в полевых условиях. Первая — слишком поздняя замена изнашиваемых частей.
«Самая дорогая ошибка, которую я вижу, развивается постепенно, а затем случается сразу», — говорит Ноуард. «Оператор замечает, что режущая кромка тонкая, но думает, что можно еще выжать неделю работы. Эта неделя превращается в месяц. Кромка стирается до болтовых отверстий, оголяя корпус ковша и подвергая его прямому контакту с камнем, бетоном или тем, с чем вы работаете».
После этого, по словам Ноуарда, корпус ковша начинает изнашиваться.
«Когда корпус начинает получать такие повреждения, вы уже смотрите не только на замену изнашиваемых частей. Речь идет о восстановлении конструкции или полном приобретении нового ковша».
Он рассказывает историю о подрядчике по сносу в Огайо: «Их оператор эксплуатировал ковш неделями после срока замены. Режущая кромка полностью стерлась, и бетон с арматурой прорезали корпус ковша. То, что должно было быть заменой за 400 долларов, превратилось в замену ковша за 12 000 долларов плюс несколько дней простоя на поиск нового ковша».
«Когда режущая кромка достигает 70–75% от изначальной толщины, как правило, у вас остается ограниченное число рабочих часов, прежде чем вы рискуете получить повреждение корпуса», — говорит Ноуард. «При демонтаже этот интервал сокращается до недели или меньше из-за ударных нагрузок».
Вторая проблема — использование неправильного ковша для конкретного приложения.
«Менталитет „один ковш для всего“», — говорит Ноуард. «Я вижу, как тяжелые ковши используются для работы в каменоломнях, ковши для демонтажа копают в мягкой глине, а траншейные ковши применяются как молоток для разрушения бетона».
Он выделяет разные схемы износа в зависимости от применения:
- Каменная и карьерная работа создают равномерный абразивный износ по всем поверхностям.
- Мусор при демонтаже вызывает ударные повреждения и неравномерный износ углов и кромок.
- Бетон и асфальт сочетают абразию и удар, ускоряя износ зубьев и режущих кромок.
Ноуард утверждает, что визуальных оценок недостаточно, когда на кону тысячи долларов. «Нужны точные измерения и системная документация», — говорит он. Ниже система измерений, которую он рекомендует клиентам:
- Штангенциркули: «Купите хороший цифровой штангенциркуль, который измеряет в дюймах и миллиметрах. Набор за 30 долларов из хозяйственного магазина подойдет — не нужны прецизионные инструменты для токарной обработки».
- Журнал технического обслуживания: «Простая записная книжка подойдет», — говорит Ноуард. «Она должна быть доступна и лучше всего — оставаться с машиной. Крупные подрядчики используют приложения для ежедневных осмотров. Это должно быть частью рутины».
- Фонарики и лупы: «Нужно видеть целостность сварных швов, трещины и схемы износа в деталях. Хороший светодиодный фонарик и увеличительное стекло покажут проблемы до того, как они станут поломкой».
Ноуард считает, что визуальные оценки часто подводят, потому что глаза привыкают к постепенному износу. «Я видел опытных операторов, которые говорили, что кромка «еще долго прослужит», тогда как измерения штангенциркулем показывали, что она уже достигла порога замены. Глаза адаптируются к постепенному износу; измерения не врут».
Рекомендации по измерениям и пороги замены:
- Толщина режущей кромки: измеряйте в трех точках — центр и оба конца. Новые кромки обычно имеют толщину 1–2 дюйма в зависимости от размера ковша. Заменяйте при снижении ниже 70% толщины, чтобы предотвратить повреждение корпуса.
- Схемы износа боковых ножей: измеряйте высоту и толщину. Боковые ножи защищают борта ковша и при новых деталях выступают на 1–2 дюйма за пределы корпуса. Меняйте до того, как они сравняются с корпусом.
- Износ зубьев: измеряйте и длину, и диаметр в области хвостовика. Зубья следует заменять, когда они потеряли 40% исходной длины или когда диаметр хвостовика стерт настолько, что соединения ослабли, либо зуб стал притупленным. Часто зубья имеют индикатор или метку, показывающую момент замены. Важно не допускать износа хвостовика.
- Контроль целостности сварки: проверяйте все точки крепления на наличие трещин, особенно вокруг адаптеров зубьев, углов ковша и ушек ковша. Используйте лупу — маленькие трещины быстро превращаются в большие проблемы.
- Индикаторы структурного износа: ищите износ корпуса ковша, особенно в области режущей кромки и пятки ковша. Любой износ корпуса глубже 1/4 дюйма требует профессиональной оценки.
Когда же имеет смысл менять изнашиваемые детали, а когда — покупать новый ковш? «Здесь я дам честный ответ, который некоторые дилеры не скажут: иногда замена изнашиваемых частей — разумный выбор, а иногда вам действительно нужен новый ковш», — говорит Ноуард.
Заменяйте детали, когда конструкция ковша остается целой: нет трещин в сварных швах, износ корпуса минимален, все точки крепления надежны. «Если „скелет“ ковша в порядке, изнашиваемые части вернут полную функциональность», — говорит он.
Проверяйте сварные швы лупой и фонариком, чтобы убедиться в отсутствии трещин. «Надежные сварные швы означают, что ковш выдержит нагрузку новых изнашиваемых частей и дальнейшую эксплуатацию».
Во многих случаях экономически выгоднее заменить части: «Набор изнашиваемых частей обычно стоит от 800 до 2 000 долларов в зависимости от размера ковша. Если конструкция ковша исправна и вы ожидаете более 1 000 часов службы, замена деталей имеет финансовый смысл».
Покупайте новый ковш, когда структурные повреждения нецелесообразно ремонтировать: «износ корпуса глубже 1/4 дюйма, множественные трещины сварных швов или деформация от ударных повреждений. Стоимость ремонта превышает 40–50% стоимости нового ковша», — говорит Ноуард.
Также повторяющееся неправильное использование ослабляет ковш. «Если вы использовали строительный ковш в условиях карьера, вся конструкция может быть скомпрометирована, даже если внешне выглядит нормально. Усталость металла накапливается», — добавляет он.
Наконец, сопоставьте свои производственные требования и время простоя на ремонт. «Иногда дело не только в деньгах — дело в графике», — говорит Ноуард. «Если вы не можете позволить себе несколько дней простоя на ремонты в критической фазе проекта, купите новый».
